به گزارش ایسکانیوز، این سؤالی‌ است که برای هر فردی که برای اولین بار نام چیلر را می‌شنود، پیش می‌آید. چیلر دستگاهی است که به‌عنوان تجهیزات سرمایشی در ساختمان‌ها برای تولید آب سرد و خنک‌سازی فضای داخلی ساختمان کاربرد دارد. این دستگاه در کارخانه‌های صنعتی نیز برای فرآیندهای تولیدی نیازمند خنک‌کاری و در ماشین‌آلات صنعتی مورداستفاده قرار می‌گیرد. در یک تقسیم‌بندی کلی، چیلرها دارای دو نوع تهویه مطبوع و برودت صنعتی هستند. در ساختمان‌ها از انواع مختلف چیلرهای تهویه مطبوع شامل چیلر تراکمی، چیلر جذبی، مینی چیلر، چیلر هوا خنک و چیلر آب خنک استفاده می‌شود. در این مطلب قصد داریم طرز کار انواع چیلر ساختمانی را توضیح دهیم. این گزارش بر اساس مستندات شرکت شرکت تهویه دماوند است. این شرکت سابقه 35 ساله در تولید و طراحی انواع سیستم های برودتی و تهویه مطبوع در داخل ایران دارد.

چیلر چیست؟ چه کاربردهایی دارد؟

چیلر (Chiller) که به آن سردکن هم گفته می‌شود، دستگاهی سرمایشی است که گرمای جریان سیال یا آب را از طریق سیکل تبرید تراکمی یا جذبی می‌گیرد و دمای آن را برای استفاده در ساختمان‌ها یا کارخانه‌های صنعتی پایین می‌آورد. درواقع کار اصلی چیلر سرد کردن آب است. آب سرد از طریق پمپ و جریان لوله‌کشی وارد فن‌کوئل‌ها به‌عنوان واحدهای توزیع هوای سرد می‌شود. با عایق‌کاری لوله‌ها هم ‌دمای آب سرد داخل لوله حفظ می‌شود و هم روی دیواره بیرونی آن برفک تشکیل نمی‌شود. در ادامه بهتر است بدانید که کاربردهای چیلر چیست؟ از مهم‌ترین کاربردهای انواع چیلر شامل چیلرهای تراکمی، جذبی، مینی، هوا خنک و آب خنک می‌توان به موارد زیر اشاره کرد:

• انتقال آب خنک به وسایل سرمایشی مانند هواسازها و فن‌کوئل‌ها برای خنک‌سازی فضای داخلی محیط‌های مسکونی، اداری، تجاری، صنعتی و غیره
• تأمین هوای تازه در فضاهایی یکپارچه و بزرگ مانند سالن‌های ورزشی، تالارهای پذیرایی، نمایشگاه‌ها، فروشگاه‌های زنجیره‌ای، سالن‌های همایش و غیره
• خنک کاری مکانیزم‌ها و ماشین‌آلات خطوط تولیدی
• خنک‌سازی فرآیندهای تولیدی در صنایعی مانند ریخته‌گری، جوشکاری، فلزکاری، قالب‌های تزریق پلاستیک، پتروشیمی، پرورش ماهی، تولید و نگهداری مواد غذایی و غیره

مصرف برق چیلرها نسبت به سایر دستگاه‌های سرمایشی مانند کولرگازی و اسپلیت کمتر است. با استفاده از انواع مختلف چیلرهای خانگی می‌توان فن‌کوئل‌های موجود در هر یک از اتاق‌ها را به چیلر مرکزی وصل کرد.

آشنایی با طرز کار انواع چیلر ساختمانی

قبل از این‌که با طرز کار انواع چیلر ساختمانی آشنا شوید، آیا می‌دانید که انواع چیلر چیست؟ در پاسخ به این سؤال باید بگوییم که چیلرها بر اساس سیکل تبریدی به دو گروه شامل چیلرهای تراکمی و جذبی تقسیم می‌شوند. در ادامه انواع چیلرهای ساختمانی، اجزا و طرز کار آن‌ها را شرح خواهیم داد:

چیلر تراکمی

چیلرهای تراکمی یکی از تجهیزات سرمایشی مهم به‌کاررفته در ساختمان‌ها هستند که آب سرد موردنیاز هواسازها و فن‌کویل‌ ها را تأمین می‌کنند. این نوع چیلر از چهار بخش شامل کمپرسور (واحد تراکم)، کندانسور ( واحد چگالش)، شیر انبساط (واحد اختناق) و اواپراتور (واحد تبخیر) تشکیل‌شده است. نحوه عملکرد این نوع چیلر به این صورت است که گاز مبرد ابتدا به‌وسیله کمپرسور متراکم و فشرده می‌شود. سپس فشار و دمای آن افزایش‌یافته و وارد کندانسور می‌شود. در این مرحله گاز از طریق هوای محیط یا آب، خنک شده و تبدیل به مایع می‌شود. مایع با عبور از شیر انبساط وارد اواپراتور شده و در اثر کاهش فشار و گرفتن گرمای نهان محیط خنک‌کننده دوباره تبخیر می‌شود. در این مرحله گاز ناشی از تبخیر برای متراکم شدن و تبدیل‌شدن به مایع، مجدداً وارد کمپرسور شده و این چرخه ادامه پیدا می‌کند.

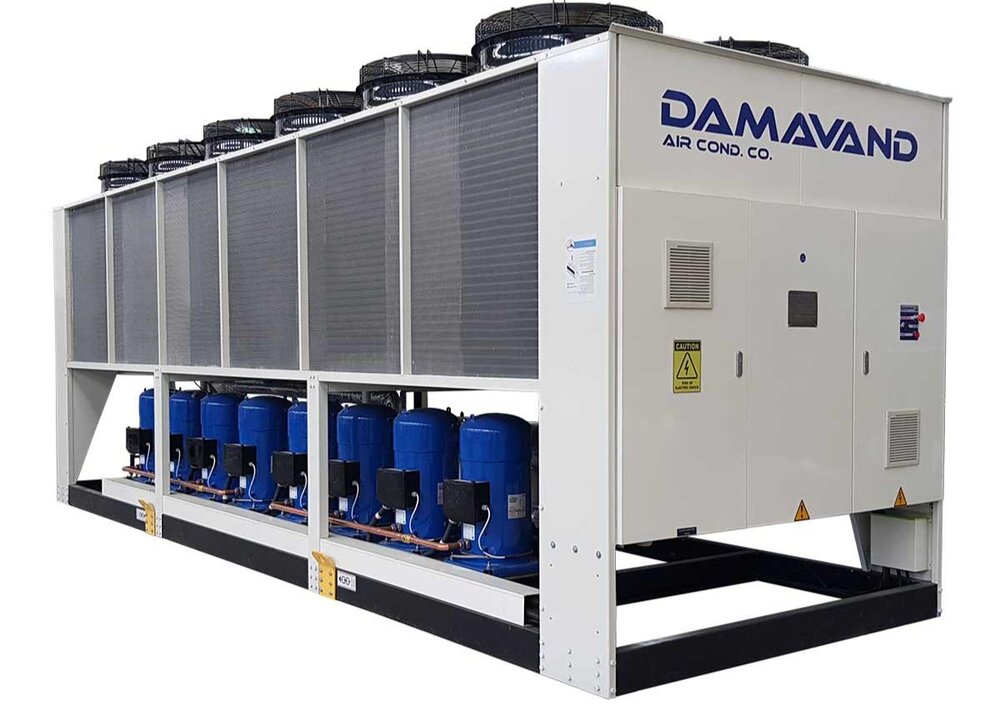

چیلر هوا خنک

چیلرهای هوا خنک (Air cooled chiller) که با نام چیلر هوایی نیز شناخته می‌شوند، یک نوع چیلر تراکمی هستند که حرارت موجود در کندانسور آن‌ها با استفاده از تبادل انرژی با هوای محیط دفع می‌شود.‌ اگر بپرسید مهم‌ترین مزایای این نوع چیلر چیست؟ باید بگوییم که عدم نیاز به مصرف آب، نگهداری راحت و راندمان بالا از مزایای مهم چیلر هوایی محسوب می‌شوند.‌ با توجه به وجود بحران کمبود منابع آبی در ایران، چیلرهای هوا خنک در کشور ما طرفداران زیادی دارند. از دیگر دلایل پرطرفدار بودن این نوع چیلر می‌توان به مواردی مانند بهره‌برداری آسان و قابلیت استفاده در تمام شرایط اقلیمی اشاره کرد.

چیلر آب خنک

چیلرهای آب خنک نوع دیگری از چیلرهای تراکمی هستند که از قطعاتی شامل کمپرسور، کندانسور،‌ اواپراتور، شیر انبساط، پمپ و برج خنک‌کننده تشکیل‌شده‌اند. دلیل نام‌گذاری این چیلر، آبی بودن نوع کندانسور است. مبرد داغی که از کمپرسور چیلرهای آب خنک خارج می‌شود، برای سرد شدن، حرارتش را با آب تبادل می‌کند. آب خنک کندانسور در این دستگاه از طریق برج خنک‌کننده تأمین می‌شود.‌ شاید بپرسید ویژگی‌های این نوع چیلر چیست؟ از مهم‌ترین ویژگی‌های چیلرهای آب خنک می‌توان مواردی مانند مصرف برق پایین، صدا و لرزش کم، بالا بودن هزینه‌های نگهداری و تعمیرات، قیمت ارزان نسبت به مدل‌های هوا خنک، راندمان بالا، مصرف بالای آب و غیره را نام برد.

چیلر جذبی

چیلرهای جذبی نوع دیگری از دستگاه‌های چیلر هستند که برخلاف چیلرهای تراکمی که باانرژی الکتریکی کار می‌کنند، انرژی موردنیاز خود را از سوخت حرارتی و عمدتاً گاز طبیعی به‌دست می‌آورند. در این دستگاه ژنراتور (مولد حرارتی) و ابزوربر (جذب‌کننده) جایگزین کمپرسور شده است.‌ شاید بپرسید اجزای تشکیل‌دهنده این نوع چیلر چیست؟ اجزای چیلر جذبی عبارت‌اند از: ژنراتور، کندانسور، اواپراتور، ابزوربر و پمپ.

در این نوع چیلر به‌جای مبرد نیز از آب مقطر استفاده می‌شود. آب مقطر با ورود به اواپراتور و با قرار گرفتن در دمای 5 درجه سانتی‌گراد به بخار تبدیل می‌شود. آبی که از سمت فن‌کوئل‌ها به چیلر بازمی‌گردد، با دادن گرمای خود به آب مقطر، سرد شده و به سمت فن‌کوئل‌ها حرکت می‌کند. محلول حاصل از ترکیب بخار مبرد و لیتیوم بروماید از طریق پمپ وارد ژنراتور شده و سپس در اثر انرژی حرارتی لیتیوم بروماید و بخارآب از هم جدا می‌شوند. غلظت لیتیوم بروماید در این مرحله افزایش‌یافته و مجدداً به سمت ابزوربر بازمی‌گردد و بخارآب نیز به سمت کندانسور حرکت می‌کند.

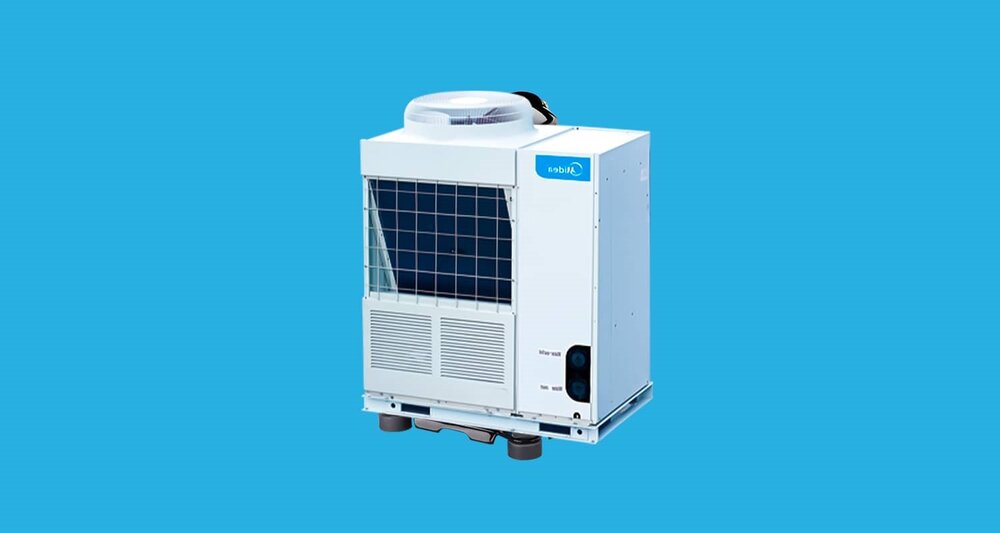

مینی چیلر

این نوع چیلرهای تراکمی دستگاه‌های کوچکی هستند که از کمپرسور، کندانسور، اواپراتور، تابلو برق، مبرد و تجهیزات جانبی تشکیل‌شده‌اند. این دستگاه سردکننده آب، در تهویه هوای ساختمان‌ها از طریق اتصال به فن‌کوئل‌ها کاربرد زیادی دارد. از پرکاربردترین انواع این محصول می‌توان به مینی چیلر تراکمی هوا خنک اشاره کرد.‌ جالب است بدانید که با نصب تجهیزاتی خاص می‌توان Mini Chiller را به‌عنوان دستگاه گرمایشی نیز استفاده کرد.

محل نصب مینی چیلر در ساختمان کجاست؟

در ساختمان ها و آپارتمان های مسکونی، معمولاً سعی می شود مینی چیلر را در تراس یا بالکن نصب کنند تا طول لوله کشی فن کویل ها به حداقل برسد، اما با توجه به اینکه رشد جعیت در شهرها افزایش یافته و اغلب آپارتمان های فعلی فضای کوچکی دارند، غالباً فضای بالکن جوابگوی نصب این چیلر کوچک نمی باشد. در چنین مواردی دستگاه بر روی پشت بام ساختمان نصب می شود. از طرفی به دلیل اینکه اغلب مینی چیلرها هوا خنک هستند و به حریمی جهت عبور جریان هوای کافی نیاز دارند، نصب آن در اکثر تراس ها با مشکل مواجه می شود، مگر اینکه فضای کافی وجود داشته باشد. ضمناً صدای دستگاهی که در تراس ساختمان قرار گرفته می تواند برای ساکنین آزاردهنده باشد. در کل فضای نصب این نوع چیلر یکی از چالش های این سیستم در منازل و ساختمان های مسکونی است و این مسئله یکی از دلایلی است که باعث شده است در ساختمان های بزرگ، استفاده از چیلر مرکزی به مراتب رایج تر باشد.

خرید انواع چیلر ساختمانی از شرکت‌های معتبر

در این مطلب ابتدا توضیح دادیم که چیلر چیست؟ و چه کاربردهایی دارد. سپس درباره طرز کار انواع چیلر ساختمانی شامل چیلرهای تراکمی، هوا خنک، آب خنک، جذبی و مینی چیلر صحبت کردیم. برای خرید این نوع تجهیزات سرمایشی ساختمان بهتر است به دنبال یک شرکت معتبر باشید. شرکت‌های معتبر انواع مختلف سیستم‌های تهویه مطبوع را با استفاده از بهترین قطعات و با بالاترین سطح کیفیت، طراحی و تولید می‌کنند.
